JTW-LD-SF500/138 纜式線型感溫火災探測器(以下簡稱探測器)是一種新型的超長距離使用的可  重復使用的監測環境溫度變化的消防產品，主要由微電腦處理器、終端盒、感溫電纜組成。

探測器具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作，外護套為高溫PVC材料，一般建筑、工商企業場所都適用，具有比較好的柔韌性，能夠滿足防潮和抗一般化學腐蝕的要求。所以被廣泛地應用在倉庫、貨場、電纜隧道、車輛隧道、油氣輸送管道、變壓器、皮帶輸送機  及機車、配電盤等消防探測場所。組成探測器具有定溫報警功能，特別適用于電纜隧道、電纜橋架、電纜井內的動力電纜及控制電纜的火警早期預報，可在電廠、鋼廠、化工廠等場合使用。

一、工作原理及特點

探測器的感溫電纜為溫度敏感元件，由三根分別擠塑熱敏絕緣材料的導線絞合而成，能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測，再經過單片機微控制器模糊數學的計算方法做出火警判斷。

其主要特點簡述如下：

1.感溫電纜結構穩定，抗干擾性及抗拉性能強。

2.具有開路、短路兩種故障報警。

3.微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。

4.帶手動火警和故障模擬功能。

5.探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。

6.通過輸入模塊的無極性二總線技術和所有火災報警控制器通訊。

7.接入專用顯示裝置具有報警定位功能。

二、主要技術指標

1.探測器類別：纜式、不可恢復式、定溫

2.定溫報警溫度、環境溫度

3.最小報警長度：1m

4.最大使用長度：1000m

5.感溫電纜芯線絕緣電阻：≥20MΩ

6.工作電壓：DC24V（85-110%）

7.靜態電流≤15mA

8.報警電流≤25mA

9.過流保護動作電流＞50 mA

10.報警復位：手動復位、斷電復位

11.狀態指示：

正常運行：綠色指示燈閃亮

定溫火警：紅色指示燈常亮

故障：黃色指示燈常亮

12. 使用環境：相對濕度≤95%，不凝露

13. 繼電器無源觸點輸出：DC24V/1A

14. 外殼防護等級：IP55

15. 執行標準：GB 16280-2014

三、接線與調試

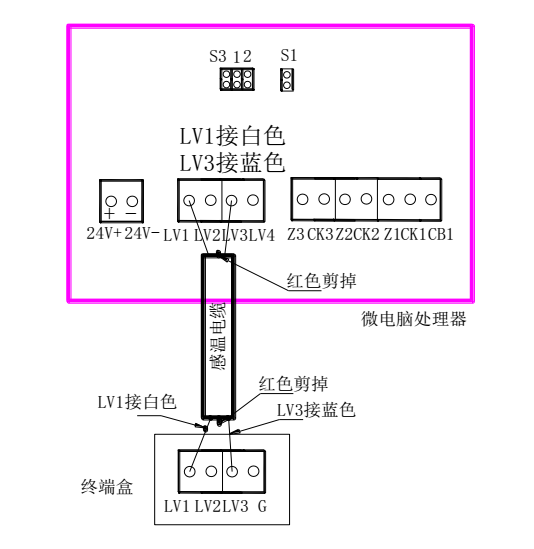

  1.按圖3要求，將24V電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫線纜兩端穿入微電腦處理器和終端盒上的防水接頭，擰緊防水接頭。（感溫電纜白色線芯接LV1端子，紅色線芯剪掉、藍色線芯接LV3）

  2.通電后，系統自檢20—30秒后，綠燈閃亮。（頻率約1HZ）

  3.手動測試模擬故障：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第１組（中間）插針上，短接后黃燈常亮，故障繼電器動作，用萬用表測量Z1、CK1端子斷開，CB１、Z1端子導通，測試后拔下短路環故障恢復。

  4.手動測試模擬火警：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第2組插針上，短接后紅燈常亮，火警繼電器動作，用萬用表測量Z2端和CK2端子導通，測試后拔下短路環火警恢復。

  5.如果要加溫測試，可以將感溫線纜距離末端300mm的1m加熱，或者在感溫線纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重新與終端盒連接牢固，系統復位（短接一下S1,或重新上電）。

  6.調試完畢，蓋好上部盒蓋，通電運行。

  7.接線說明

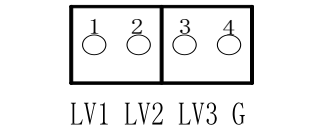

  （1）終端盒接線端子如圖２所示：

  （2）微電腦處理器接線端子如圖3所示

四、應用方法

  探測器可以接入火災報警控制系統中，應用方法如圖4所示：

五、注意事項

  1.微電腦處理器以及終端盒應注意防水。

  2.探測器必須以連續的、無抽頭或分支的連續布線方式安裝，并嚴格按照國家規范要求進行。

  3.重物應避免壓在探測器上。

  4.避免在探測器上涂刷腐蝕性物質。

  5.安裝時嚴禁硬性折彎和扭轉感溫線纜。感溫線纜的彎曲半徑要大于100mm，并防止護套破損。

  6.每年對探測器感溫線纜兩端開路進行阻值測試，其線芯之間正常阻值不應小于10MΩ，否則應予以更換。測量設備宜采用500V兆歐表。

  7.建議每年對探測器進行實體火災測試，以確保探測器穩定可靠的運行。

  8.運輸時應妥善包裝，避免積壓沖擊。

  9.嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
